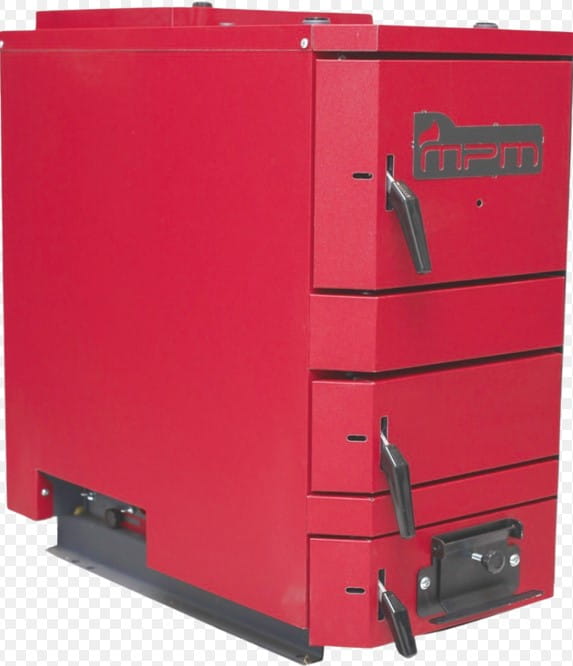

Kocioł MPM Wood Plus 18 kW zgazowujący drewno.

Kocioł na pellet MPM Wood Plus spełnia wymagania programu

CZYSTE POWIETRZE w zakresie podwyższonego standardu:

emisyjność cząstek stałych o wartości ≤ 20 mg/m³.

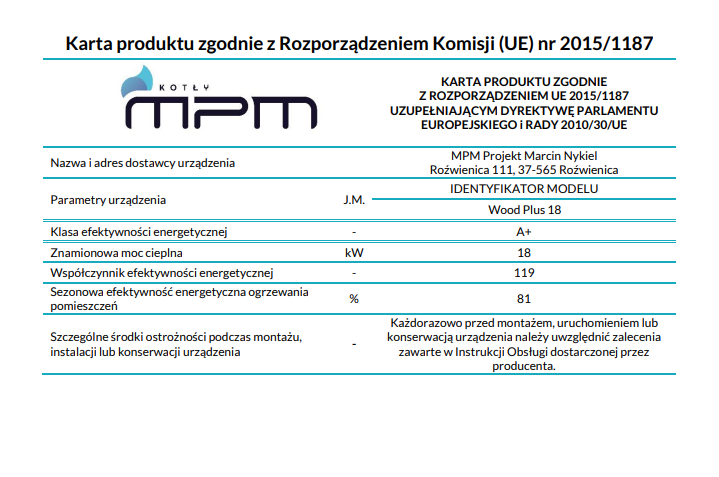

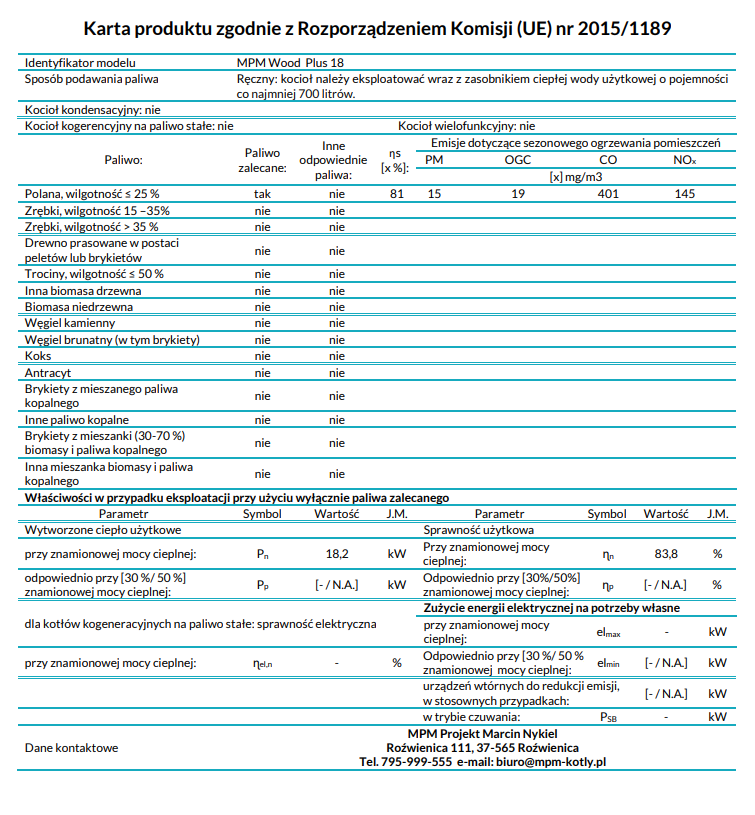

MPM Wood Plus -   spełnia kryteria dyrektywy ECODESIGN możliwa dotacja !

Na pozostałych naszych aukcjach dostępne kotły o mocy 6kW ,10kW ,14kW.

Kocioł przystosowany  do systemu otwartego. Opcjonalnie dopłata do kotła przystosowanego do systemu zamkniętego. Prosimy o kontakt z biurem sprzedaży po wybraniu opcji dodatkowej.

Kocioł MPM Plus to kocioł zgazowujący paliwo stałe - drewno, polskiej produkcji. Zastosowany jest w nim system oddymiania komory załadowczej, który zapobiega zadymianiu kotłowni podczas dokładania opału. Wyposażony jest w dużą komorę załadunkową , która umożliwia osiągnięcie długiego czasu spalania z pełną mocą/pracy na jednym załadunku. Konstrukcja kotła jest solidna i wytrzymała, do budowy używane są atestowane materiały gwarantujące stabilną pracę przez wiele lat.

 Kocioł MPM Wood Plus wyposażony jest w automatyczny system oddymiający komorę załadowczą, który nie zaburza procesu spalania . Dodatkowo dokładanie opału do kotła jest bardziej komfortowe i bezpieczne.

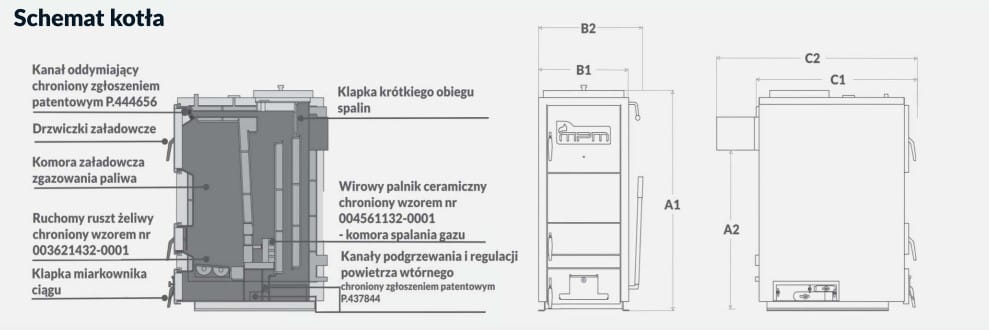

 Kocioł MPM Wood Plus jest urządzeniem o nowoczesnej konstrukcji, przystosowanym do spalania paliw stałych (polana drzewa liściastego – buk lub brzoza), zgazowującym paliwo. Kocioł zgazowujący posiada budowę, która ma wyszczególnione osobne komory, w jednej zachodzi proces odgazowania paliwa (produkcja gazu palnego), w drugiej - ceramicznej, następuje spalanie gazów. Kocioł zgazowujący paliwo powinien pracować w połączeniu ze zbiornikiem buforowym. Kocioł MPM Wood Plus wykonany jest z atestowanych blach kotłowych stalowych gat. P265GH o konstrukcji spawanej. Posiada dużą komorę załadowczą zapobiegającą
zawieszaniu się opału, ruchomy ruszt żeliwny, palnik metalowo-ceramiczny, wymiennik o pionowym układzie kanałów spalinowych, w których zamontowany jest zawirowywacz. Wyposażony jest również w przełącznik ciągu ułatwiający rozpalanie i szybsze przejście przez tzw. punkt rosy. Do komory spalania i dyszy ceramicznej doprowadzone jest powietrze z możliwością regulacji zarówno powietrza pierwotnego oraz wtórnego. Palnik składa się z przegrody metalowej z doprowadzonym powietrzem wtórnym nr 1 oraz zawirowycza z wyłożeniami ceramicznymi, stanowiącymi integralną część palnika. Do zawirowywacza doprowadzone jest powietrze wtórne nr 2 z wlotami o przekrojach okrągłych.
Kocioł MPM Wood Plus wyposażony jest w wygodne, duże drzwiczki załadowcze, w przedniej części posiada również drzwiczki rozpalania i popielnikowe. Innowacje stanowi wprowadzenie systemu oddymiania komory załadowczej, kanału oddymiającego kotła zgazowującego oraz metody wymuszania ciągu spalin zgazowanych, który zapobiegaj wydostaniu się dymu do pomieszczenia kotłowni podczas dokładania opału. W części górnej kotła, pod klapą obudowy, umiejscowiona jest wyczystka dająca dostęp do wszystkich kanałów wymiennika ciepła oraz dyszy ceramicznej. W wyczystce górnej znajduje się wizjer płomienia. W obydwu bocznych ścianach kotła znajduje się wyczystka, służąca do usuwania zanieczyszczeń powstałych w procesie spalania. Kocioł w wersji standardowej przystosowany jest do pracy z wykorzystaniem naturalnego ciągu powietrza, regulowanego przy użyciu mechanicznego miarkownika
ciągu. W górnej części kotła znajduje się mufa miarkownika ciągu, zaworu bezpieczeństwa oraz termometr. W tylnej ścianie umiejscowiona jest mufa wody zasilającej i powrotnej, mufa zaworu termostatycznego DBV oraz mufa zaworu spustowego. Gorące spaliny oddają swoje ciepło, przechodząc przez stalowy wymiennik ciepła stanowiący system pionowych kanałów konwekcyjnych, gdzie ulegają schłodzeniu. Ochłodzone spaliny opuszczają kocioł przez stalowy czopuch, połączony z przewodem kominowym znajdujący się w tylnej części kotła. Wymiennik ciepła w całości izolowany jest wełną mineralną o grubości 40 mm

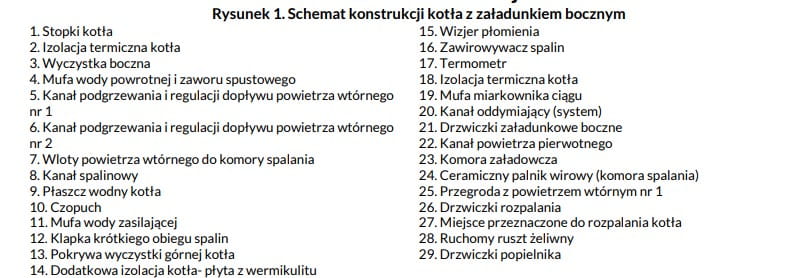

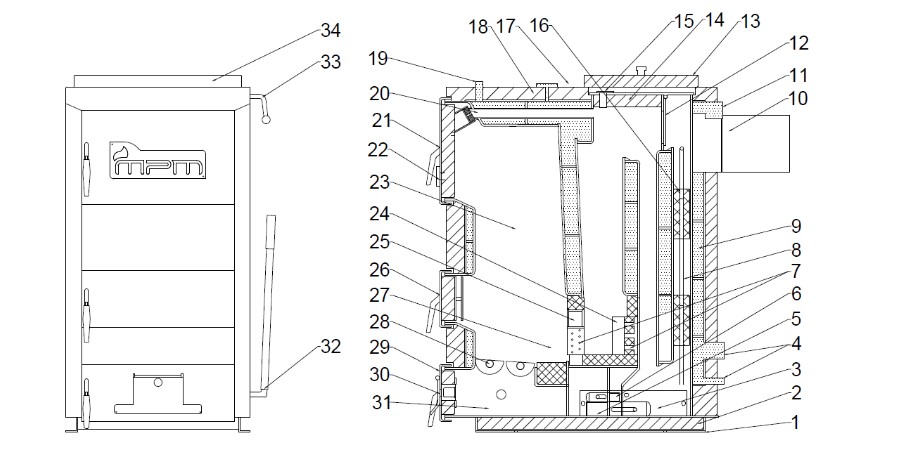

1. Stopki kotła 2. Izolacja termiczna kotła 3. Wyczystka boczna 4. Mufa wody powrotnej i zaworu spustowego 5. Kanał podgrzewania i regulacji dopływu powietrza wtórnego nr 1 6. Kanał podgrzewania i regulacji dopływu powietrza wtórnego nr 2 7. Wloty powietrza wtórnego do komory spalania 8. Kanał spalinowy 9. Płaszcz wodny kotła 10. Czopuch 11. Mufa wody zasilającej 12. Klapka krótkiego obiegu spalin 13. Pokrywa wyczystki górnej kotła 14. Dodatkowa izolacja kotła- płyta z wermikulitu 15. Wizjer płomienia 16. Zawirowywacz spalin 17. Termometr 18. Izolacja termiczna kotła 19. Mufa miarkownika ciągu 20. Kanał oddymiający (system) 21. Drzwiczki załadunkowe boczne 22. Kanał powietrza pierwotnego 23. Komora załadowcza 24. Ceramiczny palnik wirowy (komora spalania) 25. Przegroda z powietrzem wtórnym nr 1 26. Drzwiczki rozpalania 27. Miejsce przeznaczone do rozpalania kotła 28. Ruchomy ruszt żeliwny 29. Drzwiczki popielnika 30. Klapka dopływu powietrza 31. Komora popielnika 32. Dźwignia rusztu ruchomego 33. Przełącznik ciągu 34. Pokrywa wyczystki górne

Zalety kotła MPM Wood Plus:

- Niska emisja pyłu

- wysoka sprawność

- klasyfikacja do programu czyste powietrze

- kanał oddymiający komorę załadowczą,

- oszczędność opału

- prosta obsługa.

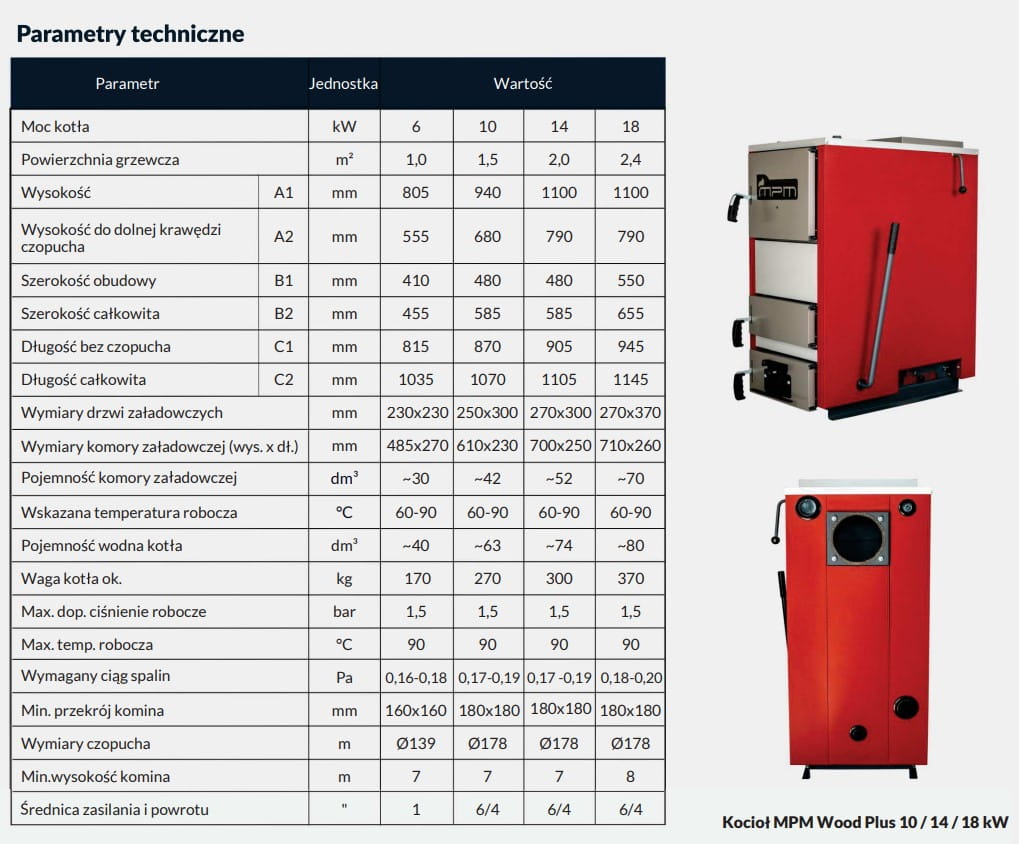

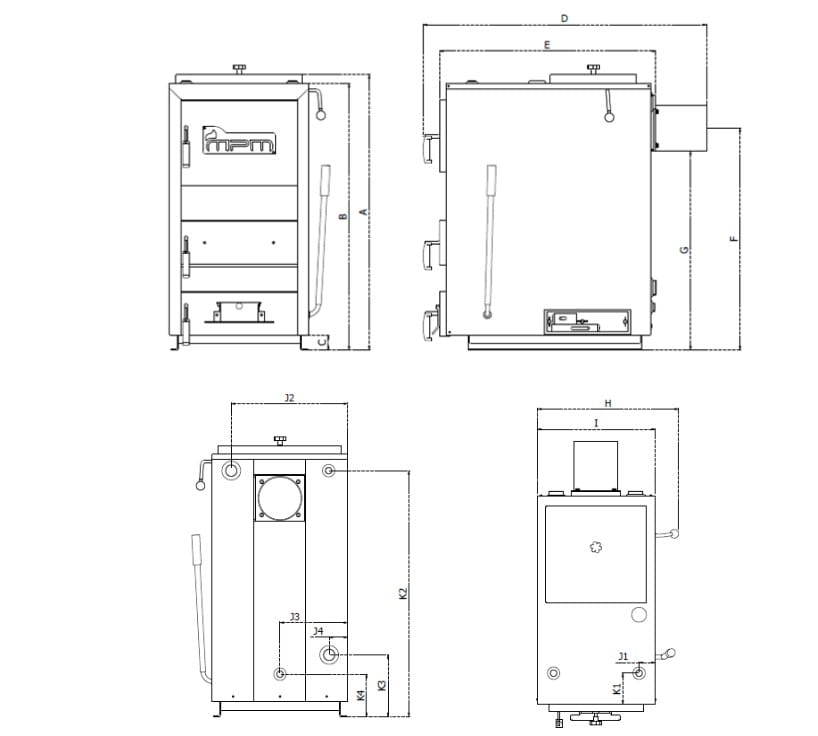

Dane techniczne:

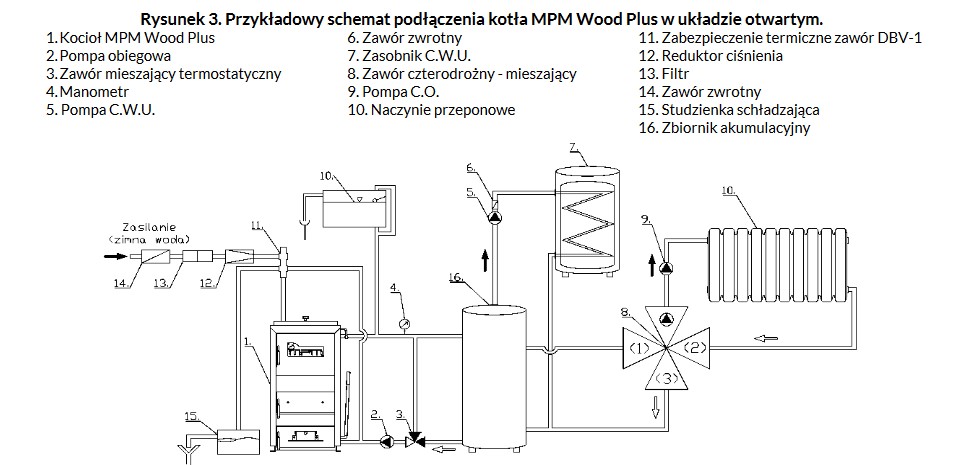

 Schematy przykładowych podłączeń kotła do instalacji hydraulicznej :

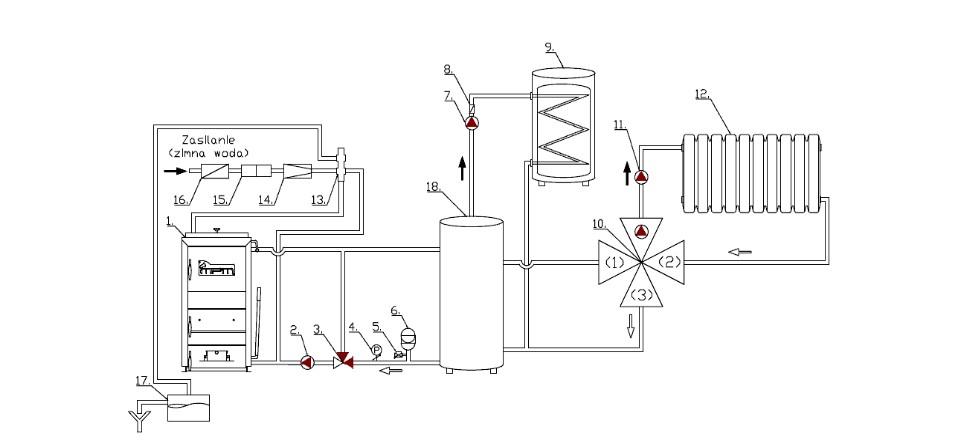

                              Przykładowy schemat podłączenia kotła MPM WOod Plus w układzie zamkniętym

1. Kocioł MPM Wood Plus 2. Pompa obiegowa 3. Zawór mieszający termostatyczny 4. Manometr 5. Zawór kołpakowy 6. Naczynie przeponowe 7. Pompa C.W.U. 8. Zawór zwrotny 9. Zasobnik C.W.U. 10. Zawór czterodrożny – mieszający 11. Pompa C.O. 12. Grzejnik 13. Zabezpieczenie termiczne zawór DBV-1 14. Reduktor ciśnienia 15. Filtr 16. Zawór zwrotny 17. Studzienka schładzająca 18. Zbiornik akumulacyjny
